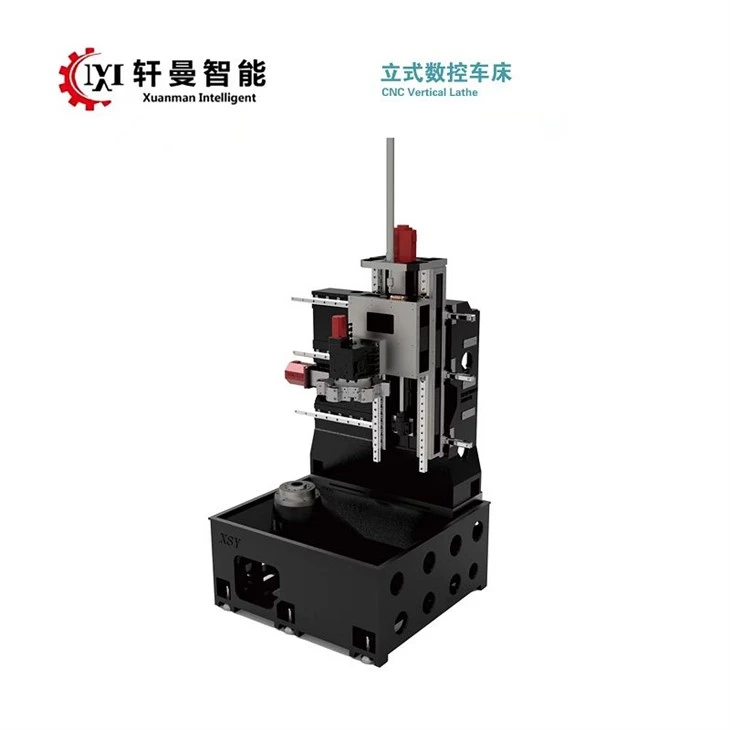

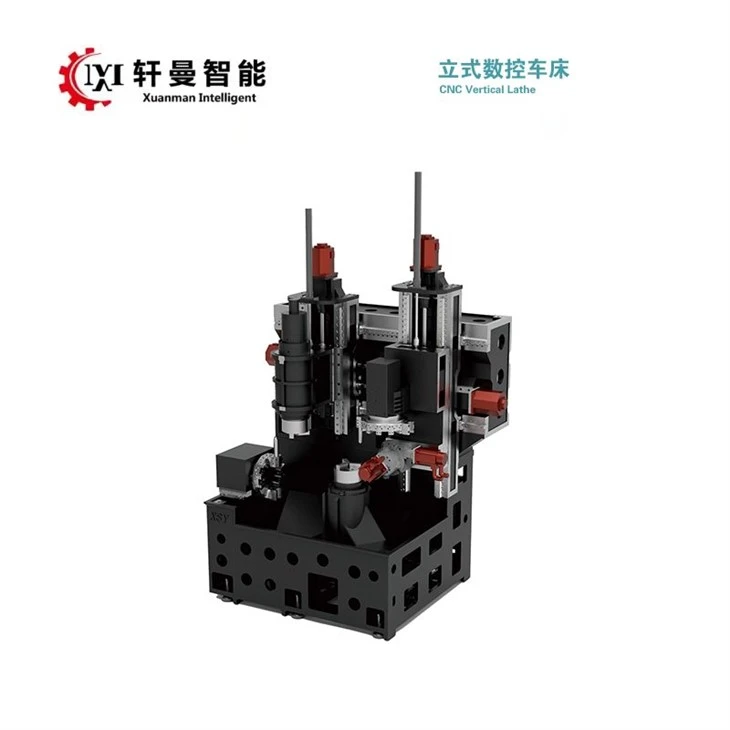

מכונת מחרטת חריטה אנכית CNC

פריט/דגם

יְחִידָה

XM-500L

XM-700L

XM-1000L

XM-1250L

XM-1600

XM-2000

טווח עיבוד

מקסימום קוטר נדנדה מעל המיטה

מ"מ

Ø600

Ø800

Ø1100

Ø1250

Ø1600

Ø2000

מקסימום קוטר סיבוב

מ"מ

Ø500

Ø700

Ø1000

Ø1050

Ø1400

Ø1800

מקסימום גובה פנייה

מ"מ

500

700

700

750

1100

1200

תנועה בציר Z-

מ"מ

500

700

900

1200

1400

1600

נסיעה בציר X-

מ"מ

300

400

550

650

800

1100

צִיר

כוח מנוע ציר

קילוואט

15/22

30

30

37

45

55

מקסימום מהירות ציר

סל"ד

2500

1250

20–340, 340–1500

20–340, 340–1500

20–120, 120–600

20–120, 120–350

מתחדדת פנימית ציר

–

מדד 100

מדד 100

מדד 100

מדד 100

מדד 100

מדד 100

אף ציר

–

A2-8

A2-11

A2-15

A2-15

A2-20

A2-20

לְהַאֲכִיל

קצב מעבר מהיר של X/Z

מ'/דקה

20/20

20/20

20/20

12/16

12/16

12/16

סוג מדריך

–

מוביל לינארי 45 רולר

מוביל לינארי 45 רולר

מדריך ליניארי 55 כדורים

מוביל לינארי 55 רולר

מדריך קשיח מלבני

מדריך קשיח מלבני

מנוע סרוו X/Z

קילוואט

5.5/5.5

5.5/5.5

7/7

7/7

9/9

9/9

צָרִיחַ

מספר עמדות כלי עבודה

לֹא.

12

12

12

12

6 (אנכי)

6 (אנכי)

גודל כלי OD סטנדרטי

מ"מ

25×25

32×32

32×32

32×32

32×32

32×32

גודל כלי מזהה

מ"מ

32/40

40/50

40/60

40/60

40/60

40/60

דיוק מיקום חוזר של צריח

מ"מ

0.003

0.003

0.003

0.003

0.003

0.003

החלפת כלים וזמן הידוק (כלים סמוכים)

s

1.2

1.2

1.2

1.2

3

3

הידוק

צילינדר הידראולי וצ'אק

אִינְטשׁ

12 אינץ' (סטנדרטי)

15 אינץ' (סטנדרטי)

24 אינץ' (סטנדרטי)

32 אינץ' (סטנדרטי)

40 אינץ' (סטנדרטי)

50 אינץ' (סטנדרטי)

מערכת הידראולית ושימון

מערכת הידראולית

–

P=7.0MPa, Q=40L/min

P=7.0MPa, Q=50L/min

P=7.0MPa, Q=50L/min

P=7.0MPa, Q=60L/min

P=7.0MPa, Q=60L/min

P=7.0MPa, Q=60L/min

מערכת סיכה

–

P=0.8MPa, Q=400mL/min

P=0.8MPa, Q=400mL/min

P=0.8MPa, Q=400mL/min

P=0.8MPa, Q=500mL/min

P=0.8MPa, Q=500mL/min

P=0.8MPa, Q=500mL/min

דִיוּק

דיוק מיקום X/Z

מ"מ

0.005/0.005

0.005/0.005

0.005/0.005

0.005/0.005

0.005/0.005

0.005/0.005

דיוק מיקום חוזר X/Z

מ"מ

0.003

0.003

0.003

0.003/±0.004

0.003/±0.004

0.003/±0.004

מידות כוללות

אורך המכונה

מ"מ

2250

2300

4350

4450

5000

6460

רוחב המכונה

מ"מ

2300

2800

2400

2800

3200

3200

גובה המכונה

מ"מ

3400

3500

4450

5100

5100

6100

משקל נטו

ק"ג

7200

9600

17200

21000

32000

47000

פריט/דגם

יְחִידָה

XMA-300 זקוף

XMA-300 הפוך

XMA-500 זקוף

XMA-500 הפוך

הערות

טווח עיבוד

מקסימום קוטר נדנדה מעל המיטה

מ"מ

Ø400

Ø400

Ø600

Ø600

מקסימום קוטר סיבוב

מ"מ

Ø380

Ø380

Ø480

Ø480

מקסימום גובה פנייה

מ"מ

300

300

300

300

תנועה בציר Z-

מ"מ

420

600

420

600

נסיעה בציר X-

מ"מ

700

400

900

600

צִיר

כוח מנוע ציר

קילוואט

22

22

22

22

מקסימום מהירות ציר

סל"ד

2500

2500

2500

2500

מתחדדת פנימית ציר

–

מדד 100

מדד 100

מדד 100

מדד 100

אף ציר

–

A2-6

A2-6

A2-6

A2-6

לְהַאֲכִיל

קצב מעבר מהיר של X/Z

מ'/דקה

20/20

20/20

20/20

20/20

סוג מדריך

–

מוביל לינארי 45 רולר

מוביל לינארי 45 רולר

מדריך לינארי 45 כדורים

מדריך לינארי 45 כדורים

מנוע סרוו X/Z

נ"מ

22/22

22/22

22/22

22/22

צָרִיחַ

מספר עמדות כלי עבודה

לֹא.

8/12

8/12

8/12

8/12

גודל כלי OD סטנדרטי

מ"מ

25×25

25×25

25×25

25×25

גודל כלי מזהה

מ"מ

32

32

40

40

דיוק מיקום חוזר של צריח

מ"מ

0.003

0.003

0.003

0.003

החלפת כלים וזמן הידוק (כלים סמוכים)

s

1.2

1.2

1.2

1.2

הידוק

צילינדר הידראולי וצ'אק

אִינְטשׁ

8 אינץ' (סטנדרטי)

8 אינץ' (סטנדרטי)

8 אינץ' (סטנדרטי)

8 אינץ' (סטנדרטי)

מערכת הידראולית ושימון

מערכת הידראולית

–

P=7.0MPa, Q=40L/min

P=7.0MPa, Q=40L/min

P=7.0MPa, Q=40L/min

P=7.0MPa, Q=40L/min

מערכת סיכה

–

P=0.8MPa, Q=400mL/min

P=0.8MPa, Q=400mL/min

P=0.8MPa, Q=400mL/min

P=0.8MPa, Q=400mL/min

דִיוּק

דיוק מיקום X/Z

מ"מ

0.005/0.005

0.005/0.005

0.005/0.005

0.005/0.005

דיוק מיקום חוזר X/Z

מ"מ

0.003

0.003

0.003

0.003/±0.004

מידות כוללות

אורך המכונה

מ"מ

3200

3200

3600

3600

רוחב המכונה

מ"מ

1500

1500

1700

1700

גובה המכונה

מ"מ

2600

2600

2900

2900

משקל נטו

ק"ג

10000

10000

12000

12000
