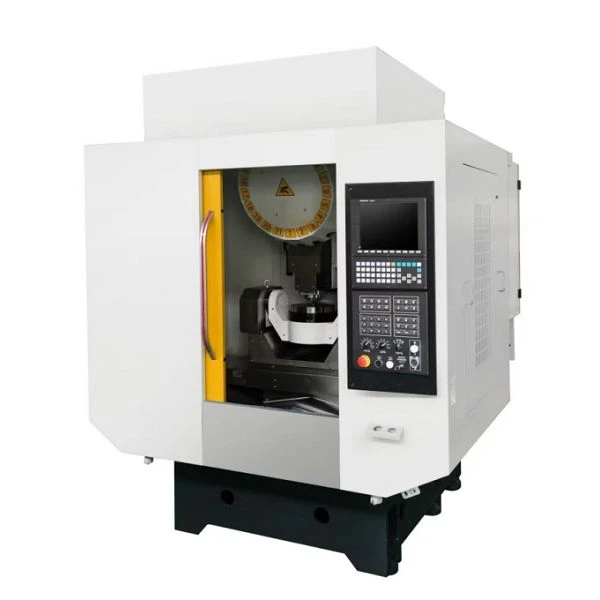

מרכז עיבוד אנכי 5 צירים

דֶגֶם

MU-400S

MUA-400S

XMDR-400+

לִנְסוֹעַ

מהלך ציר X/Y/Z (מ"מ)

800 / 600 / 600

800 / 600 / 600

600 / 450 / 330

טווח הטיית ציר (מעלות)

+30 ~ -120

+30 ~ -120

±120

טווח סיבוב ציר C (מעלות)

360

360

±360

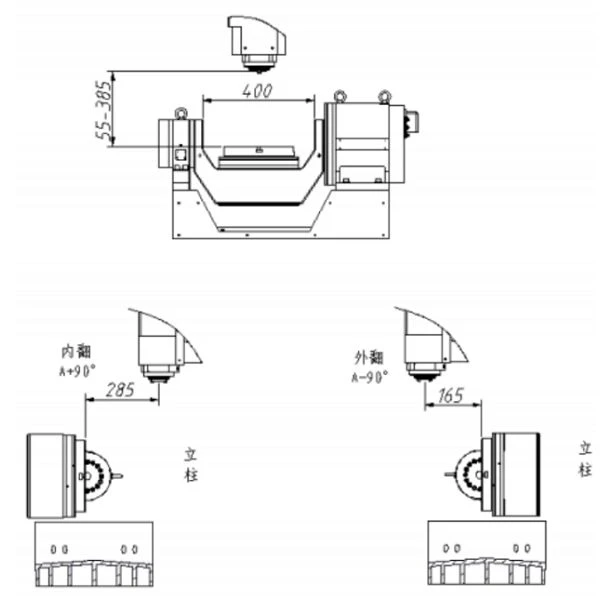

מרחק בין חרטום הציר לשולחן (ציר ב-0 מעלות) (מ"מ)

150–750

150–750

55–385

שולחן עבודה

גודל שולחן (מ"מ)

Ø400

Ø400

Ø260

קיבולת עומס שולחן (0-45 מעלות הטיה) (ק"ג)

400

400

260

קיבולת עומס שולחן (הטיה של 45-90 מעלות) (ק"ג)

150

150

60

קצב הזנה

X/Y/Z מעבר מהיר (מ/דקה)

36 / 36 / 36

36 / 36 / 36

36 / 36 / 36

קצב הזנת חיתוך (מ"מ/דקה)

10000

10000

10000

הזנה מהירה בציר מיזוג האוויר (סל"ד/דקה)

15 / 20

15 / 20

189 / 386

צִיר

מהירות ציר (סל"ד)

12000

12000

12000 / 24000

סוג כונן ציר

צימוד ישיר

צימוד ישיר

צימוד ישיר

מתחדדת ציר (ISO)

BBT-40

BBT-40

BT30 / BBT30

מנוע ציר (קוואט)

11 / 15

11 / 15

5.5 / 7.5

דִיוּק

דיוק מיקום X/Y/Z (מ"מ)

±0.007

±0.007

±0.005

X/Y/Z חוזרות (מ"מ)

±0.005

±0.005

±0.003

יכולת חזרה על ציר מיזוג אוויר (שניות קשת)

8 / 6

8 / 6

±8 / ±5

מגזין כלי (אופציונלי)

קיבולת כלי

24

24

21

מקסימום קוטר הכלי (ללא כלים סמוכים) (מ"מ)

120

120

60

מקסימום אורך הכלי (מ"מ)

300

300

120

מקסימום משקל הכלי (ק"ג)

8

8

8

אחרים

גובה כולל של המכונה (מ"מ)

3061

3061

2180

שטח רצפה (L×W) (מ"מ)

3200×3325

3200×3325

1800×1700

דרישת חשמל (קווה)

30

30

20

משקל המכונה (בערך) (T)

8

8

3

בקר CNC

LNC N5F / SYNTEC

LNC N5F / SYNTEC

LNC N5F / SYNTEC
